Forme d'onde des impulsions
Références:
André FM, Gehl J, Sersa G, Préat V, Hojman P, Eriksen J, Golzio M, Cemazar M, Pavselj N, Rols MP, Miklavcic D, Neumann E, Teissié J, Mir LM. Efficiency of high- and low-voltage pulse combinations for gene electrotransfer in muscle, liver, tumor, and skin. Hum Gene Ther. 2008 Nov;19(11):1261-71.
Hojman P, Gissel H, Andre FM, Cournil-Henrionnet C, Eriksen J, Gehl J, Mir LM. Physiological effects of high- and low-voltage pulse combinations for gene electrotransfer in muscle. Hum Gene Ther. 2008 Nov;19(11):1249-60
Kanduser M, Miklavcic D, Pavlin M. Mechanisms involved in gene electrotransfer using high- and low-voltage pulses--an in vitro study. Bioelectrochemistry. 2009 Feb;74(2):265-71.
Bureau MF, Wasungu L, Jugé L, Scherman D, Rols MP, Mignet N. Investigating relationship between transfection and permeabilization by the electric field and/or the Pluronic® L64 in vitro and in vivo. J Gene Med. 2012 Mar;14(3):204-15.
Orio J, Coustets M, Mauroy C, Teissie J. Electric field orientation for gene delivery using high-voltage and low-voltage pulses. J Membr Biol. 2012 Oct;245(10):661-6
ELECTRO cell B10 HVLV
RECHERCHE BIO-MEDICALE > ELECTRO cell B10
L’ELECTRO cell B10 HVLV (High Voltage - Low Voltage) est un dispositif d'électroporation utilisé pour faire pénétrer de l’ADN dans des cellules par l’application de fortes impulsions électriques au mélange en suspension.
C'est un Générateur d'impulsions Haute Tension Bipolaire.
Un électrotransfert de haute qualité est obtenu par l'application successive d'une impulsion électrique de courte durée à haut volt (HV) qui provoque la perméabilisation de la membrane plasmique, puis une impulsion électrique de durée plus longue à bas volt (LV) qui permet l'électrophorèse de l'ADN dans le cytosol.
L’ELECTRO cell B10 HVLV est constitué de :
- Un générateur haute tension délivrant les pulsions électriques
- Un logiciel intégré de pilotage des impulsions
- Un écran LCD tactile intuitif et simple d’utilisation
- Un porte-électrode muni d’un interrupteur de déclenchement des impulsions compatible avec toutes les électrodes du commerce
- Des électrodes plates parallèles
- Une pédale de commandes des impulsions
L’électroporateur dispose de condensateurs en interne qui sont chargés indépendamment à des tensions programmables dans une plage comprise entre 0 et 1000V pour l’un, et entre -1000V et 0V pour l’autre.
Une fois les condensateurs chargés, il est capable d’envoyer un nombre d’impulsions prédéterminé en maîtrisant la largeur des impulsions positives et négatives et la période de répétition.
De plus, la fonction HVLV permet une multitude de possibilité de sélection de polarité de ces dites impulsions.

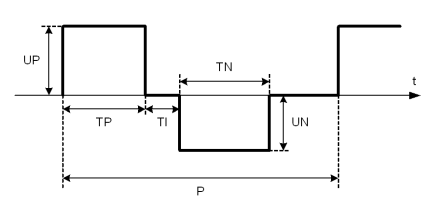

Les impulsions générées par l’ELECTRO cell B10 peuvent être paramétrables, il est possible de configurer les paramètres UP, UN, TP, TN, TI, P, R, TP Inv et TN Inv..
- UP et UN (amplitude de l’impulsion positive et de l’impulsion négative): de 0V – 1 000V.
- TP et TN (largeur de l’impulsion positive et de l’impulsion négative): de 5µs – 50000µs.
- TI (durée séparant l’impulsion positive et l’impulsion négative): de 5µs – 50000µs.
- P (période de répétition de l’impulsion): de 80µs – 9999500µs.
- R (nombre de répétitions de l’impulsion): de 0 – 10 000.
Si R est configuré dans la plage 1 – 10 000, le nombre d’impulsions qui sera envoyé correspond à la valeur de R.
Si R = 0 (affiché infini), les impulsions seront envoyés en continu sans tenir compte du nombre envoyé.
L’ELECTRO Cell B10 HVLV dispose de 2 modes de fonctionnement : Manuel et Externe.
- Mode Manuel : l’appareil est commandé exclusivement à partir de l’interface LCD dont il dispose. Il est possible de configurer les paramètres de l’impulsion, puis activer l’envoi à l’aide de la dalle tactile de l’écran.
- Mode Externe : permet d’activer l’envoi des impulsions à partir d’une pédale externe.
