DOCUMENTATIONS
FPGA
ACTEL PROASIC"PLUS" APA75
(possibilité jusqu'à APA1000)
> 75 000 portes
> 27 Kbits de RAM utilisable en FIFO
> Technologie FLASH reprogrammable
via l'interface JTAG dédiée présente
sur le module
> 158 entrées / sorties dont 68
disponibles pour l'utilisateur via J11
> Fréquence de fonctionnement jusqu'à
150 MHz
> Interfacé directement sur le bus
processeur
> Dédié à des applications spécifiques
client
> Développement de fonctions à la
demande avec drivers logiciels
associés
ALIMENTATION
> Mono tension 3,3 V DC ± 5%
> Consommation 1450 mA max
CARACTERISTIQUES
MECANIQUES
> Dimensions : 70 x 90 mm
> Connecteurs J10 & J11 : SAMTEC
série BSS 200 pts
ENVIRONNEMENT
> Température : 0 / + 70 ° C en standard
( -40 / + 85 °C possible)
> Stockage : -40 / +125 °C
> Chocs : TBD
> Vibrations : TBD
> Altitude : TBD
> Humidité : TBD
CONFIGURATIONS
DISPONIBLES
Nous contacter
DEVELOPPEMENTS
SPECIFIQUES
Nous contacter
Processeur FREESACLE
ARM1136JF-S type IMX31
> Fréquence : 532Mhz
> Unité de gestion de mémoire
> 16ko de cache données
> 16ko de cache instructions
> Bus système 32 bits à 133 MHz
> Coprocesseur mathématique
VFP11
LPDDR 32 bits ( de 64 à
256MOctets)
> Interface clavier matriciel 5x6
> GPIOs
> 1 chien de garde
> RTC intégrée
VIDEO
> Définition max. 800x600
> Interface directe avec de nombreux
écran TFT du marché (4, 8, 16 et 18
bits par point)
> RAM vidéo partagée
> Accélérateur vidéo rendant les
tracés plus fluides
> Sortie vidéo VGA directe
> Possibilité de conversion de la vidéo
en différent format : S-VIDEO, PAL,
LVDS ou DVI sur carte métier
> Interfaçage direct avec les
dispositifs de rétroéclairage des
écrans
> Interfaçage avec une dalle tactile
STOCKAGE
> 32Mo à 64Mo de Nor Flash soudée
sur la carte
> 128Mo à 1 GOctets de Flash
soudée sur la carte
> Interface ATA
> Compact Flash
> 2 interfaces SD/MMC/MemoryStick
> 32kbits à128kbits d'EEPROM
soudée sur la carte
CONFIGURATIONS
DISPONIBLES
Nous contacter
DEVELOPPEMENTS
SPECIFIQUES
Nous contacter
COMMUNICATIONS
> 2 Ethernet 10/100 BaseT
> 2 USB 2.0 hight Speed, 1 OTG, 1Host
> 1 liaison série synchrone type SPI
> 1 liaison série synchrone type I²C
EXTENSIONS
> 1 interface ATA
> Bus processeur accessible à
l'utilisateur via le connecteur Externe
INTERFACE JTAG
> Interface JTAG du ARM11 accessible
via un connecteur sur la carte pour
offrir la connectivité avec les outils de
mise au point ARM.
ENVIRONNEMENT
> Gestion de l’énergie (mode veille)
> Faible consommation < 2,5W
o 50mW en veille
> Température : 0 / + 70 ° C en standard
( -30 / + 85 °C possible)
> Stockage : -40 / +85 °C
Communications
Communiquant par excellence, la
MFCPU IMX31 offre des liens de
communication variés :
> 2 liaisons Ethernet 10/100 BaseT
> 2 Ports USB 2.0 , 1 High Speed (480
Mbits / secondes) de type "HOST"
>1 USB OTG également High Speed.
> 8 liaisons séries UART
> 1 Liaison I2C
> 1 liaison SPI
> Wifi + Bluetooth (via carte métier)
Outils de développement
Module compact, prêt à l'emploi, le
MFCPU IMX31 est fourni avec un noyau
LINUX ou Windows CE gérant toutes les
ressources de la carte et les outils
permettant l'intégration du logiciel
applicatif.
Services
Nous offrons un large éventail de
services autour de ce produit :
> Commercialisation de cartes de
développement
> Développement de cartes métier
spécifiques
> Développement de drivers
> Développement logiciel applicatif
Contactez nous.

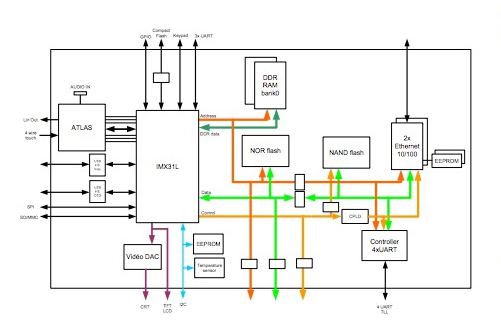

MFCPU IMX31 est un module CPU
architecturé autour d'un processeur
FRESCALE ARM1136JF-S type IMX31
cadencé à 532 MHz.
La particularité de ce module est d'offrir
de nombreuses solutions de
communication, un contrôleur vidéo
performant permettant l'interfaçage direct
avec la majorité des écrans LCD du
marché, la puissance d'un coprocesseur
mathématique simple et double précision,
pour intégrer tout traitement spécifique
Capacité de Stockage
Equipé de 32 à 64Moctets de Nor flash le
module MFCPU IMX31 peut fonctionner
sans autre solution de stockage. Pour les
applications nécessitant plus de capacité
de stockage le module MFCPU IMX31
offre de 128Mo à 1 GOctets de Nand flash
soudé sur la carte. offre un contrôleur IDE
supportant deux périphériques (possibilité
d'interfacer de la mémoire
CompactFLASH).
Et 2 contrôleurs de mémoire SecureDigital
MultiMedia Card / memoryStick
Entrées / Sorties
Outre les Entrées / Sorties CMOS le
module MFCPU IMX31 offre de large
capacité d'interfaçage variés soit via :
> l'interfaçage direct de ressources sur
le bus microprocesseur qui est mis à
disposition des utilisateurs
Un processeur performant avec tous les périphériques utiles,
intégrés sur un module très compact pour faciliter vos
développements
CARACTERISTIQUES
> Module CPU à base de ARM1136JF-S
FREESCALE modèle IMX31
> Coprocesseur mathématique
Vector floating Point Unit (VFP1)
> De 64 à 256 MOctets de LPDDR
organisée en 32 bits
> De 32 à 64 MOctets de NOR Flash
organisée en 16 bits
> De 128Mo à 1Goctets de NAND Flash
Organisée en 8 bits
> 1 EEPROM de 32kbits à 128kbits
> 2 liaisons Ethernet 10/100 baseT
> 1 ports USB 2.0 OTG
> 1 Port USB 2.0 High Speed
> 8 Liaisons Séries
> Vidéo avec accélérateur graphique
Open VG 1.1 jusqu'à 800 x 600
> 1 sortie vidéo CRT
> Interface IDE
> Interface Dalle tactile
> Audio
> 1 sonde de température
> Entrées/sorties discrètes configurables
> Linux / Windows CE
Conception de Systèmes Temps-Réel

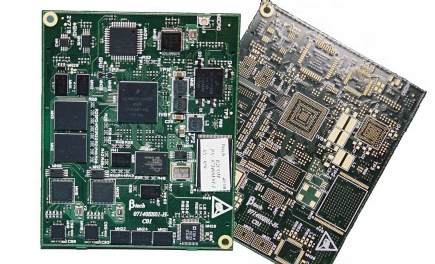

MFCPU IMX31
Module CPU ARM11 type "System On Module"
System On Module ARM 11
COMMUNICATIONS
> 1 Ethernet 10/100 BaseT
> 3 liaisons séries asynchrones (115,2
Kbits/s) (HDLC x2, 1 IrdA) niveaux TTL
adaptation électrique sur carte métier
> 3 USB 2.0 Full Speed (12 Mbits/s)
> 1 liaison série synchrone type SPI
> 1 liaison série synchrone type I²C
EXTENSIONS
> 1 PCMCIA (8 et 16 bits)
> Bus processeur accessible à l'utilisateur
via J11
> FPGA programmable par l'utilisateur via
J9
INTERFACE JTAG
> Interface JTAG du ARM9 accessible via
J10 pour offrir la connectivité avec les
outils de mise au point ARM.
Processeur CIRRUS LOGIC
ARM920T type EP9315
> Fréquence : 200Mhz
> Unité de gestion de mémoire (MMU)
> 16ko de cache données
> 16ko de cache instructions
> Bus système 32 bits à 100 MHz
> Coprocesseur mathématique
"MaverickCrunch"
• Instructions flottantes, entières
et traitement de signal 32 et 64
bits
• Optimisé pour la compression et
la décompression audio
> SDRAM 32 bits (32, 64 ou 128
MOctets)
> Contrôleur audio AC’97
> 8 entrées A/N (Interface vers dalle
tactile 4, 5, 7 ou 8 fils)
> Interface clavier matriciel 8x8
> 16 GPIO
> 4 Timers
> 1 chien de garde
> RTC intégrée
> 12 canaux DMA internes
VIDEO
> Définition max. 1280x1024
> Interface directe avec de nombreux
écran TFT du marché (4, 8, 16 et 18
bits par point)
> RAM vidéo partagée
> Accélérateur vidéo rendant les
tracés plus fluides
> Possibilité de conversion de la vidéo
en différent format : VGA, S-VIDEO,
PAL, LVDS ou DVI sur carte métier
> Interfaçage direct avec les
dispositifs de rétroéclairage des
écrans par PWM 16 bits
> Interfaçage avec une dalle tactile
analogique directement par le
convertisseur analogique numérique
STOCKAGE
> 16, 32 ou 64 MOctets de FLASH 32
bits soudées sur la carte
> Interface EIDE (2 périphériques)
PIO Mode 4
Multiword DMA Mode 2
UDMA Mode 4
Communications
Communiquant par excellence, le
MFCPU 9315 offre des liens de
communication variés :
> 1 liaison Ethernet 10/100 BaseT
> 3 Interfaces USB 2.0 Full Speed (12
Mbits / secondes) de type "HOST"
> 3 liaisons séries asynchrones
(115,2 Kbits/s) dont 2 supportent le
protocole HDLC et le troisième
intègre un encodeur IrDA
> 1 liaison série synchrone de type
SPI
Outils de développement
Module compact, prêt à l'emploi, le
MFCPU 9315 est fourni avec un noyau
LINUX gérant toutes les ressources de la
carte et les outils permettant l'intégration
du logiciel applicatif.
Services
Nous offrons un large éventail de
services autour de ce produit :
> Commercialisation de cartes de
développement
> Développement de cartes métier
spécifiques
> Développement de solutions
intégrées dans le FPGA avec drivers
logiciels associés
> Développement de drivers
> Développement logiciel applicatif
Contactez nous.
MFCPU 9315 est un module CPU
architecturé autour d'un processeur
CIRRUS LOGIC ARM920T type EP9315
cadencé à 200 MHz.
La particularité de ce module est d'offrir
de nombreuses solutions de
communication, un contrôleur vidéo
performant permettant l'interfaçage direct
avec la majorité des écrans LCD du
marché, la puissance d'un coprocesseur
mathématique simple et double précision,
un FPGA programmable sur le module
pour intégrer tout traitement spécifique
(interface de bus spécifiques, traitement
de signal, …).
Capacité de Stockage
Equipé de 16, 32 ou 64 MOctets de flash
le module MFCPU 9315 peut fonctionner
sans autre solution de stockage. Pour les
applications nécessitant plus de capacité
de stockage le module MFCPU 9315 offre
un contrôleur IDE supportant deux
périphériques (possibilité d'interfacer de
la mémoire CompactFLASH).
Entrées / Sorties
Outre les Entrées / Sorties TTL (32 bits
configurables individuellement en entrée
ou sortie), Analogiques (8 entrées 15 bits,
2 sorties PWM) le module MFCPU 9315
offre de large capacité d'interfaçage variés
soit via :
> l'interface PCMCIA qui ouvre le
module vers tous les produits
PCMCIA du marché
> le FPGA intégré qui permet la
gestion d'interfaces particulières
> l'interfaçage direct de ressources sur
le bus microprocesseur qui est mis à
disposition des utilisateurs
Un processeur performant avec tous les périphériques utiles
et un FPGA de 75 000 portes minimum, intégrés sur un
module très compact pour faciliter vos développements
Conception de Systèmes Temps-Réel

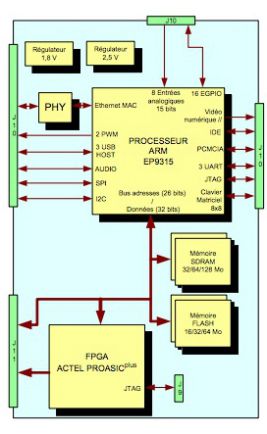

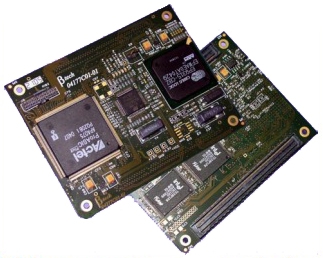

MFCPU 9315
Module CPU ARM9 type "System On Module"
CARACTERISTIQUES
> Module CPU à base de ARM920T
CIRRUS LOGIC modèle EP9315
> Processeur mathématique
MAVERICKCRUNCH intégré
> De 32 à 128 MOctets de SDRAM
organisée en 32 bits
> De 16 à 64 MOctets de Flash
organisée en 32 bits
> 1 liaison Ethernet 10/100 baseT
> 3 ports USB 2.0 Full Speed
> 3 liaisons Séries
> Vidéo avec accélérateur graphique
jusqu'à 1280 x 1024
> FPGA reprogrammable type ACTEL
PROASIC "PLUS" de 75 000 portes
minimum pour applications spécifiques
client.
> Possibilité de cabler n'importe quel
FPGA de la famille PROASIC "PLUS"
du APA75 (75000 portes) au
APA1000 (1000000 portes).
> Interface IDE (2 périphériques)
> Interface PCMCIA
> Audio AC97
> 8 entrées analogiques 15 bits
> jusqu'à 47 entrées/sorties discrètes
configurables
> Linux
System On Module ARM 9
Recherche
BETATECH 35 Boulevard du Libre Echange ZAC des Champs Pinsons 31650 Saint-Orens-de-Gameville FRANCE
Tél : +33 (0) 5 34 30 40 00 mail : siteinfo@betatech.fr
© LEROY AUTOMATION 2013
